تفاصيل المنتج:
|
| اسم المنتج:: | الفولاذ المقاوم للصدأ لحام بعقب الصليب | بحجم:: | الحجم الكامل |
|---|---|---|---|
| نطاق الحجم:: | DN15-DN1200 | وضع اتصال:: | اللحام ، الخيط ، الحافة |
| الإتصال: | اللحام ، ذكر | التعبئة: | حقيبة خشبية |

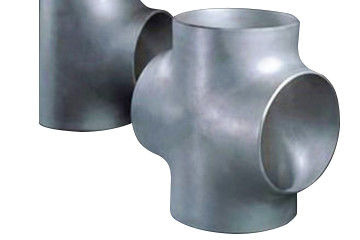

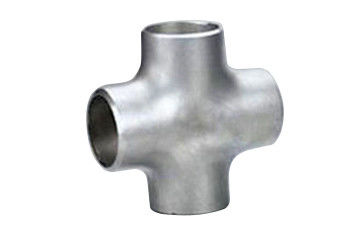

1 ، الصليب هو موصل الأنابيب ، والذي يستخدم في الأنبوب الفرعي للأنبوب الرئيسي.يمكن تقسيم المحملة المتقاطعة إلى قطر متساوٍ وقطر اختزال.
2 ، نهايات فوهة تقاطع قطرها متساوية هي نفس الحجم ؛حجم الفوهة الرئيسي للقمع المتقاطع المختزل هو نفسه ، وحجم الفوهة للأنبوب الفرعي أصغر من الأنبوب الرئيسي.
3 ، تتضمن عملية تصنيع الصليب بشكل رئيسي الانتفاخ الهيدروليكي والضغط الساخن.
4 ، الانتفاخ الهيدروليكي للقمزة المتقاطعة هو استخدام مكبس هيدروليكي خاص لحقن السائل في الأنبوب الفارغ بنفس قطر الأنبوب المتقاطع.
5 ، تتحرك الأسطوانتان الأفقيتان للضغط الهيدروليكي بشكل متزامن لبثق الأنبوب فارغًا ، ويصبح حجم الأنبوب فارغًا أصغر ، ويزداد ضغط السائل في الأنبوب الفارغ.
6 ، تتدفق المواد المعدنية على طول التجويف الداخلي للموت تحت التأثير المزدوج لضغط السائل في الأسطوانة الجانبية والأنبوب فارغًا ويوسع الأنبوب الفرعي.
7 ، التشكيل الساخن للقمع المتقاطع هو تسطيح الأنبوب فارغًا أكبر من قطر المحملة المتقاطعة إلى حجم قطر المحملة المتقاطعة ، وفتح ثقب في موضع أنبوب التمدد.
8 ، يتم تسخين الأنبوب الفارغ ، ووضعه في قالب التشكيل ، ووضعه في قالب أنبوب التمدد الفرعي ؛تحت تأثير الضغط.
9 ، يتم ضغط الأنبوب الفارغ شعاعيًا ، في عملية الضغط الشعاعي ، يتدفق المعدن إلى اتجاه الأنبوب الفرعي ويشكل الأنبوب الفرعي تحت امتداد القالب.
10 ، يمكن تشكيل عملية الانتفاخ الهيدروليكي للصليب في وقت واحد بكفاءة إنتاج عالية ؛لأن عملية الانتفاخ الهيدروليكي للصليب غير الملحوم تتطلب حمولة كبيرة من المعدات.
11 ، يتم استخدامه بشكل رئيسي لتصنيع سماكة الجدار القياسية عبر أقل من dn400.
12 ، يتم تقليل حمولة المعدات اللازمة لعملية الضغط الساخنة للصليب.
13 ، يتميز الصليب المضغوط الساخن بقدرة كبيرة على التكيف مع المواد ، وهو مناسب للفولاذ منخفض الكربون وسبائك الصلب والفولاذ المقاوم للصدأ ؛خاصة بالنسبة لقطر الجدار ذي القطر الكبير والسميك ، عادة ما يتم اعتماد عملية التشكيل هذه.
14 ، لحام اللحام التناكبي عبارة عن مواسير مصنوعة من الفولاذ بالضغط الساخن أو التزوير.شكل اتصاله هو لحام بعقب مباشرة عبر الأنابيب والأنابيب الفولاذية.
15 ، معايير التصنيع الرئيسية للصليب بعقب اللحام هي بشكل عام GB / T12459 ، GB / T13401 ، ASME B16.9 ، SH3408 ، SH3409 ، HG / T21635 ، Hg / T21631 ، SY / T0510.
1. المعايير: GB12459-90 ، gb12401-90 ، ASME / ANSI b16.9 ، DIN ، JIS ، إلخ.
2. المواد: 304 ، 304 لتر ، 316 ، 316 لتر ، 317 لتر ، 321 ، 2205 ، 2507 ، إلخ.
3. المواصفات: سلس من DN15 إلى DN600 ؛الملح من DN15 إلى DN1200.
4. المعالجة السطحية: السفع الرملي ، الدرفلة ، التخليل والتلميع.
5. سمك الجدار: 1.2mm-6mm r = 1.5D.
6. طريقة التوصيل: اللحام ، التجميع السريع ، الخيط ، الحافة.
7. الميزات والخصائص: مقاومة فرق كبير في درجة الحرارة.الضغط العادي 16MPa ؛مقاومة قوية للتآكل.الاحكام؛سمك الحائط.
الفولاذ المقاوم للصدأ المحملة بعقب اللحام الصليب من ورقة بيانات تجهيزات الفولاذ المقاوم للصدأ
| القطر الاسمي | القطر الخارجي | المركز حتى النهاية | |||||
| د 1 | د 2 | ||||||
| DN | مصادر القدرة النووية | السلسلة أ | السلسلة ب | السلسلة أ | السلسلة ب | ج | م |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20 × 20 × 20 | 3/4 × 3/4 × 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20 × 20 × 15 | 3/4 × 3/4 × 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20 × 20 × 10 | 3/4 × 3/4 × 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1 × 1 × 1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1 × 1 × 1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32 × 32 × 32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32 × 32 × 25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32 × 32 × 20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32 × 32 × 15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2 × 2 × 2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2 × 2 × 1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2 × 2 × 3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
يستخدم على نطاق واسع في هندسة خطوط أنابيب البتروكيماويات والنفط والغاز ، وهندسة خطوط أنابيب الغاز الطبيعي ، ومصنع المواد الكيميائية ، ومحطة الطاقة ، وحوض بناء السفن ، ومنتجات الألبان ، والمواد الغذائية ، والبيرة ، والمشروبات ، والمستحضرات الصيدلانية ، ومستحضرات التجميل وغيرها من المجالات الصناعية.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
لدينا الفولاذ المقاوم للصدأ المحملة بعقب اللحام عبر مصنع تجهيزات أنابيب الفولاذ المقاوم للصدأ لديها قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
