تفاصيل المنتج:
|
| اسم المنتج:: | مأخذ ملحومة الكربون الصلب غطاء الأنابيب | اساسي:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| مواد:: | A3、20 # 、 Q235 、 Q345B | مميزات:: | مقاومة التآكل ، لا تحجيم |
| تطبيق:: | صناعة بتروكيماوية | تطبيق: | ربط الأنابيب والزيوت |
| إبراز: | غطاء لحام بمقبس ISO 9001,تركيبات لحام المقبس ANSI |
||

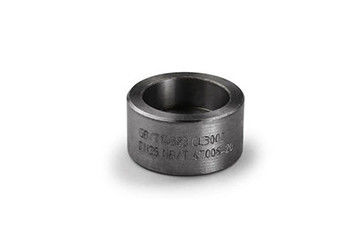

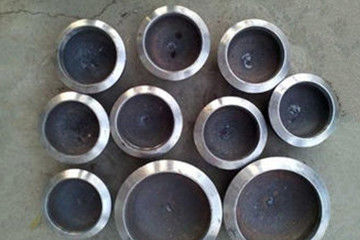

غطاء الأنبوب عبارة عن ماسورة تستخدم لإغلاق خط الأنابيب.شكل اللوحة العمياء مشابه ، ولكن يمكن إزالة اللوحة العمياء من أجل الختم ، بينما لا يمكن إزالة غطاء الأنبوب الملحوم.يشمل غطاء الأنبوب غطاء الأنبوب المحدب ، والقشرة المخروطية ، وقسم القطر المتغير ، والغطاء المسطح وتصميم الفم المتقلص.إن قطر وحجم ومدى غطاء الأنبوب كبير جدًا ، ويستخدم على نطاق واسع في إنتاجنا وحياتنا.يتم تثبيت الغطاء الصغير على الحاوية صغيرة الحجم ، ويمكن زيادة تأثير الختم إلى أقصى حد باستخدام الغطاء.ومع ذلك ، يجب أن يكون معروفًا أن الغطاء يختلف عن الرأس المخروطي عند استخدامه.ينتمي الرأس إلى الرأس الصغير ، وهناك فرق كبير عند تثبيته.عند تثبيت أغطية الأنابيب متوسطة الحجم أو كبيرة الحجم ، يتم استخدام طريقة التثبيت البارد بشكل عام ، أي يتم استخدام طريقة تركيب التصلب مباشرة. ومع ذلك ، لا يمكن استخدام تقنية التثبيت هذه للرؤوس الصغيرة ، لأنه في كثير من الأحيان ، يجب تفكيك الرؤوس الصغيرة الحجم بشكل متكرر ، وهناك حاجة إلى طريقة تثبيت أخرى. هناك عمليتان رئيسيتان لتصنيع غطاء الأنبوب الملحوم Socket: الغزل الساخن والختم الساخن.
مبدأ الغزل الساخن هو أن درجة حرارة المواد المعدنية تتناسب عكسيا مع قوتها.مع زيادة درجة الحرارة ، ستنخفض قوتها.الغزل الساخن هو استخدام هذا المبدأ لتحقيق تشكيل غطاء الأنبوب.استخدم جهاز التسخين لتسخين أجزاء الرأس التي تحتاج إلى نسجها محليًا.عندما تصل درجة الحرارة إلى قيمة معينة ، ابدأ في الدوران.في عملية الغزل ، استمر في تسخين أجزاء الرأس التي تحتاج إلى تشويه حتى يتم لف الرأس إلى الشكل.عملية التسخين للختم الساخن هي عكس عملية الغزل الساخن تمامًا.يتم التسخين على الساخن فوق 900 ℃ في الفرن ثم ينتقل إلى آلة الختم من أجل الختم.درجة حرارته هي عملية تبريد مستمرة ، والمواصفات العامة تتطلب أن تكون درجة حرارة الضغط النهائية أعلى من 680 ℃.نظرًا لصعوبة الفهم والقياس في عملية التشغيل الملموس ، فغالبًا ما يكون هناك بعض الشروط القياسية.
المعيار: ANSI / ASME B16.11، GB / T14383-2008
المواد: الكربون الصلب
نطاق الحجم: DN6-DN100
نطاق الضغط: 3000 رطل ، 6000 رطل ، 9000 رطل
المعالجة السطحية: مكافحة النفط.مكافحة الرسم
| القطر الاسمي | عمق المقبس | أبعاد المقبس | سمك الحائط | سمك الجدار النهائي | |||||
| Cmin | Kmin | ||||||||
| DN | مصادر القدرة النووية | جيمين | د 1 | 3000 رطل | 6000 رطل | 9000 رطل | 3000 رطل | 6000 رطل | 3000 رطل |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
بشكل عام ، يتم استخدام الأغطية الكروية لأوعية الضغط ، والتي تستخدم في معدات الضغط العالي أو معدات المعادن غير الحديدية ذات الضغط المتوسط والعالي. هناك إجهاد انحناء كبير في الغطاء المقعر ، في حين أن الغطاء الإهليلجي هو بشكل رئيسي إجهاد غشائي ، لذلك فهو ليس مثاليًا في التطبيقات الهندسية. أثناء اللحام ، انتبه إلى حماية سطح غطاء الأنبوب ، وقم بتنظيف اللحام في الوقت المناسب ، والمنطقة المتأثرة بالحرارة وخبث اللحام المحيط ، والرش ، والملوثات ، وإجراء فحص Pt والتخليل على السطح. منع سطح رأس الكربون الصلب من الاصطدام والخدش.منع الاتصال المباشر مع الفولاذ الكربوني وتجنب تلوث أيون الحديد.تجنب اللحام بالقوة.يجب أن يمنع التصميم الإنشائي من إجهاد التقييد المفرط.يجب ألا يزيد محتوى الماء من أيون الكلوريد في الاختبار الهيدروستاتيكي عن 25 مجم / لتر ، ويجب تجفيفه في الوقت المناسب بعد الاختبار.
1. الصحية ، غير سامة ، هذا المنتج هو مواد البناء الخضراء ، ويمكن استخدامه لنظام أنابيب مياه الشرب النقية.
2. مقاومة للحرارة ، تحت ضغط العمل المستمر طويل المدى المحدد ، درجة حرارة الماء المنقولة بواسطة خط الأنابيب يمكن أن تصل إلى 95 ℃.
3. مقاومة التآكل ، لا تحجيم ، يمكن تجنب تحجيم الأنابيب وانسدادها ، حوض ، بقعة الصدأ البانيو تقلق الصدأ.
4. الحفاظ على الحرارة وتوفير الطاقة ، الموصلية الحرارية أقل بكثير من المعدن.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب
مصنعنا لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 45 يومًا لكمية صغيرة ، أو إذا كنت مستعجلًا لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
