تفاصيل المنتج:
|
| اسم المنتج:: | غطاء لحام بعقب الفولاذ المقاوم للصدأ | التقنيات:: | مزورة ، صب |
|---|---|---|---|
| اساسي:: | GB / ANSI / JIS / DIN | التعبئة:: | حالة خشبية ، أكياس |
| قطر الدائرة:: | DN15-DN1200 | تطبيق:: | النفط والبترول |
| إبراز: | قبعات الفولاذ المقاوم للصدأ Buttweld,ss قبعات Buttweld الفولاذية,غطاء الأنبوب Buttweld Ss |
||
يتم لحام غطاء الأنبوب ، المعروف أيضًا باسم الرأس ، والمقبس ، والغطاء ، وغطاء الأنبوب والحاجز ، على طرف الأنبوب أو تثبيته على الخيط الخارجي لطرف الأنبوب لتغطية تركيبات الأنابيب. يتم استخدامه لإغلاق خط الأنابيب وله نفس وظيفة قابس الأنبوب.
يشبه شكل غطاء الأنبوب شكل اللوحة العمياء ، باستثناء أنه يمكن إزالة اللوحة العمياء لإغلاقها ، في حين لا يمكن إزالة غطاء الأنبوب الملحوم. يشمل غطاء الأنبوب غطاء الأنبوب المحدب ، والقشرة المخروطية ، وقسم القطر المتغير ، والغطاء المسطح وتصميم الفم المتقلص.
الغطاء هو محدب بشكل أساسي ، بما في ذلك غطاء نصف كروي ، وغطاء بيضاوي الشكل ، وغطاء مقعر وغطاء كروي. من وجهة نظر الضغط ، فإن غطاء نصف الكرة الأرضية ليس جيدًا تدريجيًا ، ولكن من صعوبة التصنيع ، فهو جيد تدريجيًا.يشير غطاء الأنبوب الفولاذي المقاوم للصدأ إلى غطاء الأنبوب المصنوع من الفولاذ المقاوم للصدأ ، والذي يتضمن بشكل رئيسي: 304 304L 316 316L 321 2520 310 ، 317 ومواد أخرى.
المعيار: GB / ANSI / JIS / DIN
التعبئة: حالة خشبية ، أكياس
القطر: DN15-DN1200
يشير غطاء الأنبوب الملحوم بعقب إلى طريقة اللحام عند استخدامه.أثناء الربط ، يُسمح لاتجاه اللحام فقط أن يكون شعاعيًا ومحيطًا.قد يتم إلغاء هذا الشرط للأحرف الكبيرة في المستقبل.يجب أن تكون مسافة الربط أكثر من 3 δ ولا تقل عن 100 مم (تكون منطقة اللحام المتأثرة بالحرارة منطقة عالية الضغط ، وسيتم حرق التركيب الكيميائي في المنطقة.
لذلك ، يجب تجنب منطقة الضغط العالي ، والتي تتعلق بالسمك.وفقًا للخبرة العملية ، يكون طول توهين الإجهاد أكثر من 3 δ ، ولا يقل عن 100 مم).ومع ذلك ، يصعب على معدات التبريد تلبية هذا الشرط.
بالنسبة لغطاء أنبوب الفولاذ المقاوم للصدأ الملحوم بعقب الذي تم تكوينه بعد الربط ، يجب أن يخضع لحام الربط لأشعة 100 ٪ أو اختبار بالموجات فوق الصوتية ، ومستوى التأهيل هو نفسه لمستوى غلاف المعدات. مستوى الفحص ونسبة اللحام المشكل النهائي هي نفس مستوى هيكل المعدات.

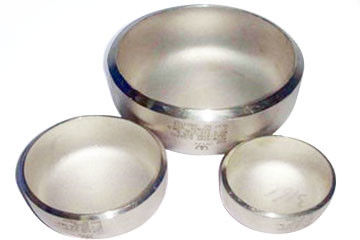

SS T Buttweld Caps صحيفة بيانات تركيبات الأنابيب الفولاذية الصناعية على النحو التالي:
| DN حجم الأنبوب المعياري | القطر الخارجي للأخدود د | الطول أ | الطول ب E1 | سمك الجدار النهائي عند الطول E | |
| أنا سلسلة | السلسلة الثانية | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3.81 |
| 40 | 48.3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5.59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323.9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
الاستخدامات: الماء ، المشروبات ، البيرة ، الطعام ، البتروكيماويات ، الطاقة النووية ، الآلات ، المعدات الطبية ، الأسمدة الكيماوية ، بناء السفن ، معالجة المياه ، خطوط الأنابيب ، إلخ.
عملية الإنتاج: التغذية ، التقطيع ، اللحام ، الطحن ، الضغط على الأسطوانة ، التشفيه ، الضغط الساخن ، الضغط البارد ، الطحن الدقيق ، التشذيب ، التخليل ، القبول والتسليم.
الطريقة الصحيحة لتصنيع العملية هي: التقطيع - تجميع الألواح الصغيرة في الألواح الكبيرة - التشكيل - NDT.إذا كان من الخطأ الاختبار قبل التشكيل ، فلا يمكن ضمان أنه مؤهل بعد التشكيل.بمعنى آخر ، يشير NDT إلى NDT النهائي.
وسط قابل للتطبيق: غاز ، سائل ، بخار ، إلخ.
أ.حزمة كيس فقاعة بلاستيكية ب. حزمة حقيبة فقاعة ج. البليت د.حسب الطلب.
إن مصنعنا المسطح الصلب لديه قدرة عالية على الإنتاج ، ووقت التسليم هو 20 يومًا لكمية صغيرة ، أو إذا كنت على عجل لذلك ، يمكننا ترتيب وتلبية تاريخ الشحن الخاص بك.
